歐姆龍繼電器是電子設備領域中重要的電路控制元件，具有多種特點和廣泛的應用場景。以下是幾種主要的歐姆龍直流大功率繼電器種類：

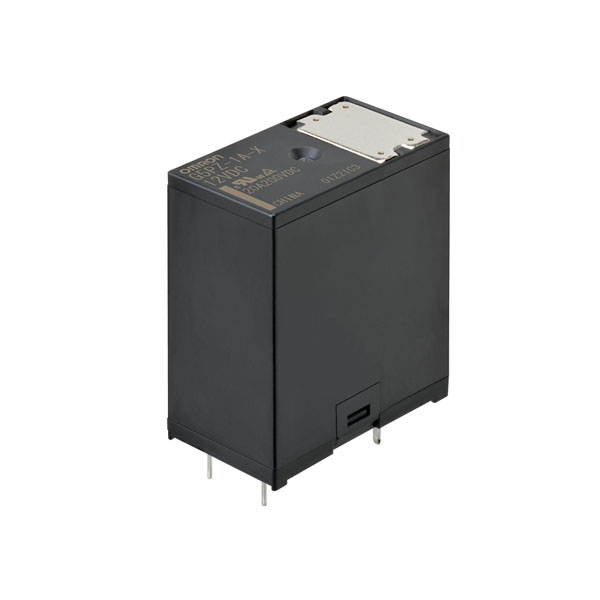

? G5PZ-X系列

 G5PZ-X 是歐姆龍推出的一款性能卓越的小型 PCB 功率繼電器。它具有多方面的優勢，包括：一是高靈敏度與低功耗，線圈功耗僅 530mW，在保持電壓為 50%時功耗可降至約 133mW；二是具備雙向開閉功能，可實現 200VDC、20A 的雙向電流通斷，兩個產品單元串聯連接后可達到 400VDC、20A 或 450VDC、16A 的雙向開閉；三是緊湊小巧，寬度為 15.2mm，節省電路板空間，便于安裝和維護；四是高絕緣性與高耐久性，線圈和接點間的絕緣距離在 5.5mm 以上，耐沖擊電壓達 10kV，機械壽命達 200 萬次以上。該繼電器適用于多種領域，如家電、辦公自動化設備、能源存儲系統等。

G5PZ-X對應的規格書

? G2RG-X系列

歐姆龍 G2RG-X 是一款小型高電壓直流功率繼電器。其特點顯著，在緊湊的體型下（尺寸為 13.5 mm x 29 mm x 26.5 mm）實現了較高的性能。該繼電器在 1a 接點 1.5mm 的 2 極串聯布線時，可實現 DC500V、10A 的直流高電壓開閉。它的接點間隔在 2 極串聯接線時為 3.0mm，線圈接點間的絕緣距離在 8mm 以上，耐沖擊電壓達 10kV，具有較高的絕緣性。G2RG-X 通過了 UL、TüV 認證，適用于如光伏儲能逆變器、電動汽車充電器、能源存儲系統、逆變器、不間斷電源等多種應用場景。

G2RG-X對應的規格書

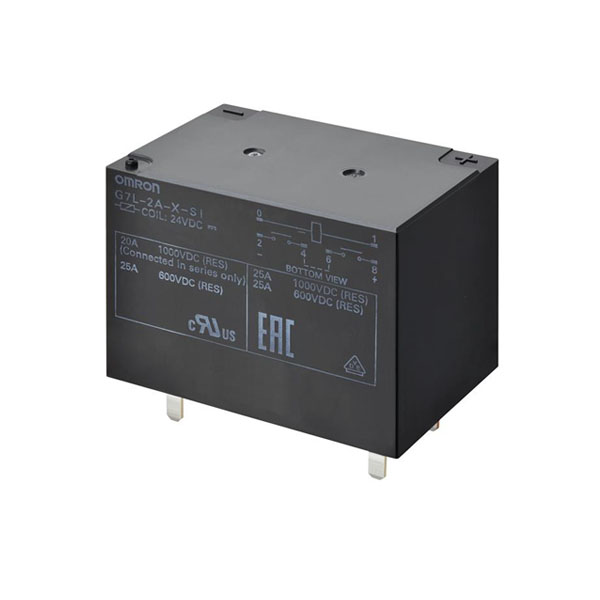

? G7L-X系列

G7L-X 是歐姆龍的一款緊湊型 PCB 功率繼電器。其特點包括能夠?qū)崿F(xiàn)高容量的直流斷路和開關，兩極采用串聯接線方式，可安全地?cái)嚅_或開關 600V 至 1000V 的直流電壓。該繼電器符合太陽能逆變器安全標準（UL 和 EN）。它還具有低且穩定的接觸電阻（初始值最大為 10mΩ），可抑制發熱。線圈功耗較低，在 50%降低的線圈電壓下功耗約為 600mW。其外形尺寸為 52.5mm×35.5mm×41.0mm。在電流承載能力方面，G7L-X 有 20A 或 25A 兩種最大開關電流的型號。其應用場景廣泛，適用于能源存儲系統、電動汽車充電器、功率調節系統、不間斷電源以及其他相關的逆變器產品等。

G7L-X對應的規格書

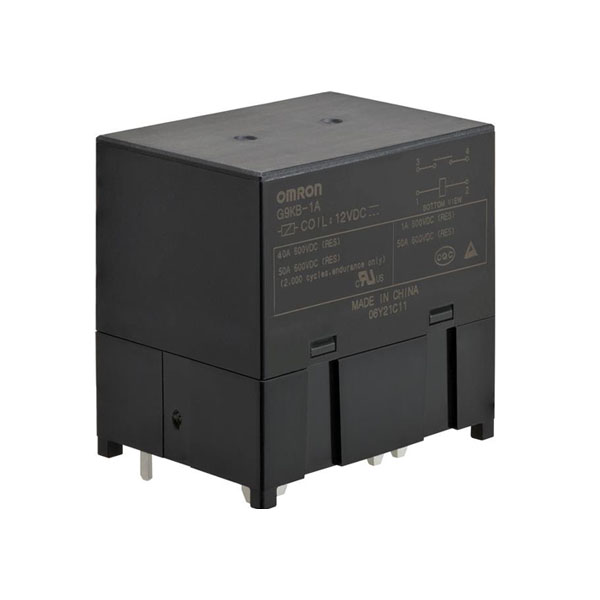

? G9KB系列

歐姆龍 G9KB 是一款性能卓越的 PCB 功率繼電器。它具有以下特點：一是可實現 DC600V、50A （DC800V、100A大容量型）的雙向開閉；二是使用環境溫度最高可達 85°C，適應較為惡劣的工作環境；三是接點間距在 3.6mm 以上，保證了使用的安全性；四是實現了初始 5mΩ 以下的低接觸電阻，減少了能量損耗和發熱。該繼電器已取得 ESS 開關元件所要求的 UL60947-4-1、EN61810-10 認證。其高容量的特性使 G9KB 成為儲能系統、電源調節、電動汽車充電等應用的理想選擇。

G9KB對應的規格書
